  • Android) FragmentNavigatiorExtras로 Navigation 간 Shared Element 전환하기
    Android 2021. 2. 9. 16:47

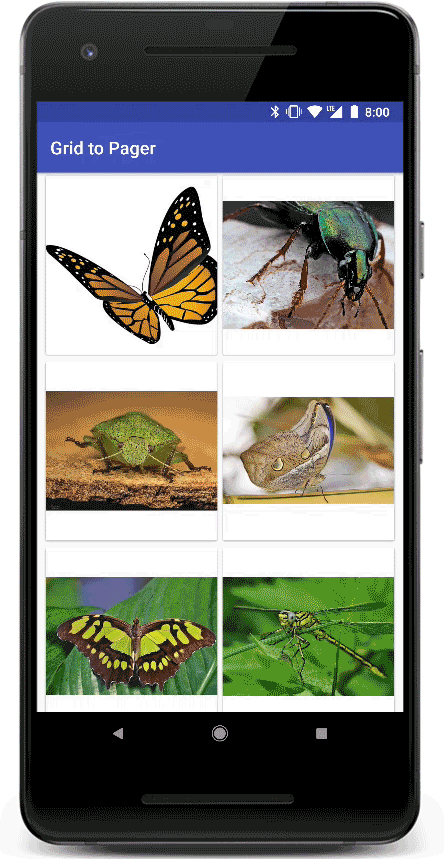

    안드로이드 JetPack Navigation을 사용 중일 때 프래그먼트 간에 위와 같이 요소(이미지)를 공유하려면 어떻게 해야 할까요?



    안드로이드 공식문서에 이렇게 나와있습니다.



    FragmentNavigator.Extras 클래스를 사용하면 FragmentTransaction.addSharedElement()를 사용하는 것과 유사하게 공유 요소를 전환 이름으로 한 대상에서 다음 대상으로 매핑할 수 있습니다. 그런 다음 아래 예와 같이 추가 항목을 navigate()에 전달하면 됩니다.



    FragmentNavigatiorExtras
    @Suppress("FunctionName")
    fun FragmentNavigatorExtras(vararg sharedElements: Pair<View, String>) =
            FragmentNavigator.Extras.Builder().apply {
                sharedElements.forEach { (view, name) ->
                    addSharedElement(view, name)
                }
            }.build()

    FragmentNavigatiorExtras의 내부를 보게 되면 sharedElements가 내장되어 있군요. 그래서 viewstring 값을 쌍으로 공유해주는 방식입니다.



    SharedElement를 잠깐 정리하고 가자면,

    • Activity->Activity 간 화면 전환에 사용가능.
    • Fragment->Fragment 간 다른 방법으로 사용 가능.
    • Activity -> Activity +Fragment 구조에서는 사용 불가능.



    sharedElements에는 유니크한 transitionName이 필요하기 때문에 우선 xml의 공유할 view transitionName을 설정해줍시다.



    First Fragment
       <ImageView
                    android:id="@+id/imgSkin"
                    android:layout_width="match_parent"
                    android:layout_height="match_parent"
                    android:adjustViewBounds="true"
                    android:scaleType="centerInside"
                    android:transitionName="@string/transition_name"
                    tools:ignore="ContentDescription" />


    물론 다음 프래그먼트에서도 뷰를 공유해야 하기 때문에 같은 이름의 transitionName이 필요하겠죠?



    Second Fragment
     <ImageView
                android:id="@+id/ivMainSkin"
                android:layout_width="100dp"
                android:layout_height="100dp"
                android:layout_marginStart="20dp"
                android:layout_marginTop="20dp"
                android:padding="20dp"
                android:transitionName="@string/transition_name"
                app:layout_constraintStart_toStartOf="parent"
                app:layout_constraintTop_toTopOf="parent"
                tools:ignore="ContentDescription"
                tools:src="@drawable/md_item_selected" />



    이제 사용 방법을 보겠습니다.



    First Fragment
     val extras = FragmentNavigatorExtras(
                imageView to getString(R.string.transition_name)
            )
            val action = SkinFragmentDirections.actionSkinFragmentToDetailFragment(skinType)
            NavHostFragment.findNavController(this@SkinFragment).navigate(action, extras)

    제 코드 같은 경우에는 버튼 클릭 시에 내비게이션의 다음 프래그먼트로 argument도 보내기 때문에 action에 인자가 들어 있는데,

    인자 없이 다음 프래그먼트로 액션만 선언해줘도 됩니다.



    Second Fragment
     sharedElementEnterTransition =
                TransitionInflater.from(context).inflateTransition(R.transition.change_bounds)

    다음 프래그먼트에서는 FragmentNavigatiorExtras가 알아서 요소를 공유해주기 때문에 위의 코드만 작성하면 됩니다.

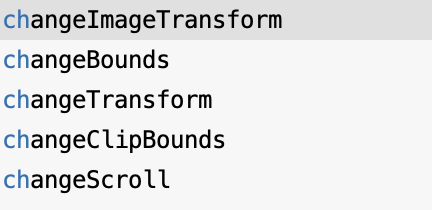

    inflateTransition로 애니메이션을 줄 수 있는데 아래와 같이 5개의 요소가 있습니다.





    만드는 방법은 res -> transition 폴더 생성



    change_bounds.xml
    <?xml version="1.0" encoding="utf-8"?>
    <transitionSet>
        <changeBounds/>
    </transitionSet>

    이후에 inflateTransition에 적용해 사용하면 되겠습니다.


    Reference

    Fragment Transitions with Shared Elements using Android Navigation
